복도 센서등 시간관련 문의드립니다.6
- karzan
- 등록일 2025-05-26 10:31
- 조회수 663
|
||
0
추천하기
다른의견
0
|
첨부파일
- 1000005937.jpg
|
 0
 0
닭깍기마사오
ic칩에 글자가 뭐라고 써있나요?
2025-05-26
|
|
0
0
 karzan
Lm324n 이러고 적혀있네요.
2025-05-26
|
|
|
0
0
닭깍기마사오

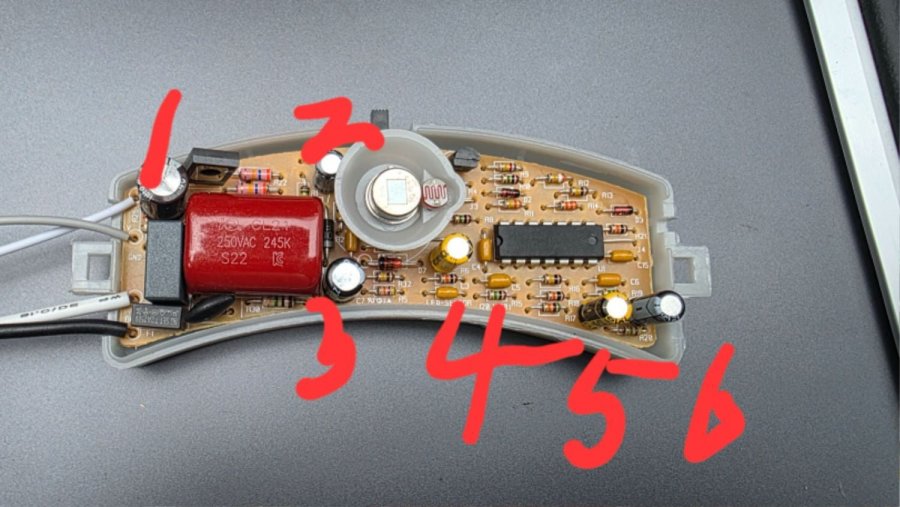

제가 보기엔 1,2,3번은 전원쪽인거 같고.. 6번은 용량이 너무 작고..칩에 가까이 있는 4번하고 5번 둘중에 하나같은데...콘덴서 여유분이 있으면 같은 전압에 용량두배로 한개씩 교대로 바꿔보세요.. 50v 47uF정도로...
확실히 하고 싶으면 lm324n은 quad op앰프인데 이 op amp출력핀이 1,7,8,14번인데 이 핀중에 하나가 연결된 콘덴서가 어떤건지 뒷면 회로패턴보고 알아내서 하면 될거 같ㅌ네요...혹시 제가 틀릴지도 모르니 참고만 하세요
|
|
|
|
 |
|
